| الاسم التجاري: | GC |
| رقم الطراز: | GC-432C |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiated |
| وقت التسليم: | في المخزون |
| شروط الدفع: | TT |

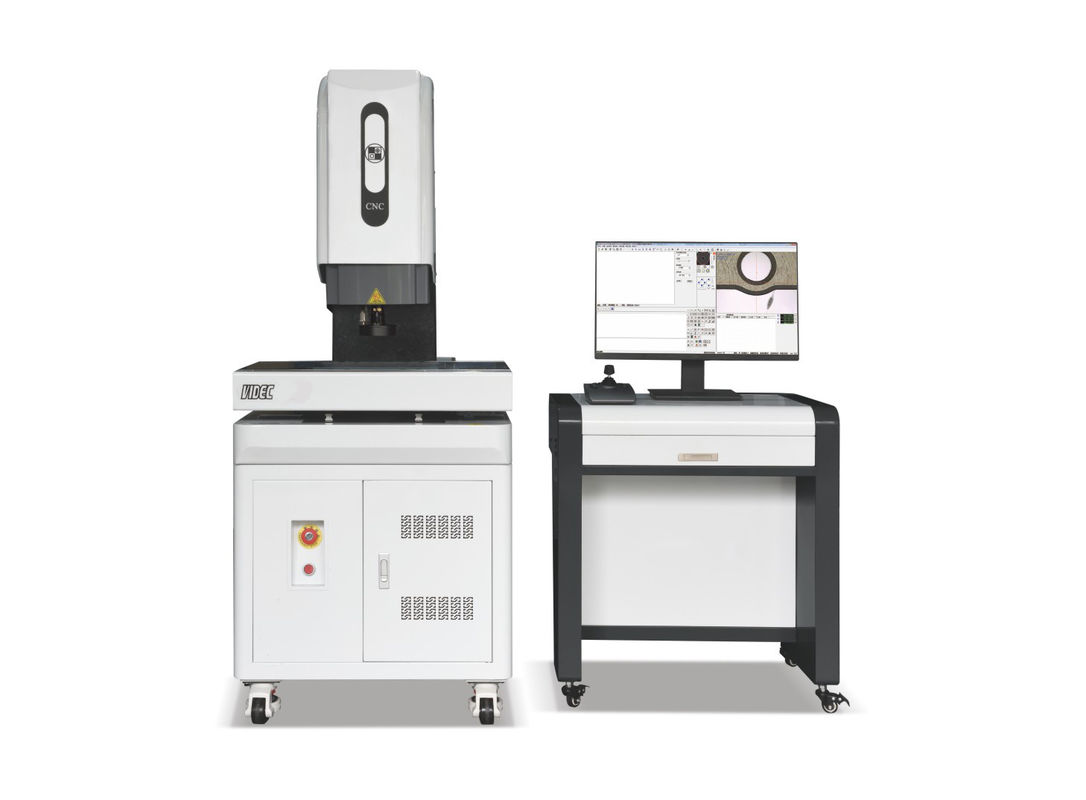

أداة قياس الصورة التلقائية
الخصائص
Ø يتم تشغيل جميع المحاور الثلاثة بواسطة توجيهات خطية عالية الدقة من تايوان HIWIN ومسامير كرة من الدرجة الطحن ، مع ضوضاء وانعدام الاهتزاز ، وأقل تشوهات الخطأ الهندسي الديناميكي.
Ø يتبنى قاعدة عمامر الجرانيت عالية الجودة والعمود ، مع استقرار درجة الحرارة الجيدة ومقاومة التشوه من التأثير الحقيقي.
Ø يتبنى طاولة عمل من الرخام الجرانيت + الألومنيوم للطيران ، والإحكام الضعيف ، مما يضمن دقة الموقع وأداء الحالة الثابتة للعمل عالية السرعة.
Ø تحليل هيكلي للعناصر المحدودة والتصميم الهيكلي الأمثل لهذه السلسلة يضمن الدقة العالية والاستقرار العام للنظام.
Ø يتبنى وحدة تحكم متكاملة متعددة الوظائف ودفع محرك سيرفو عالي الأداء المستورد لتحقيق التحكم الكامل في الحلقة المغلقة.
Ø لديه وظيفة تحديد المواقع لقياسات مما يسهل العثور بسرعة على موقع القياس.
المعلمات التقنية
|
رقم الطراز |
432C |
|||
|
XYZ ضربة القياس |
400*300*200 |
|||
|
مسافة العمل |
90ملم |
|||
|
الأبعاد الكلية Lx*Ly*Lz |
815*1160*1710 |
|||
|
الحمل الأقصى |
30 كجم |
|||
|
وزن الجهاز |
360 كجم |
|||
|
إمدادات الطاقة |
AC220V±10٪، 10A، 50/60Hz |
|||
|
دقة القياس |
X/Y轴:(2.5+L/200)م,Z轴:(5+L/200)م |
|||
|
التكرار |
2μم |
|||
|
الحاسوب |
اللوحة الأم H 81 M وحدة المعالجة المركزية Intel Core i5 4590 8 Grandom ذاكرة الوصول,500 G محرك الحالة الصلبة,إمدادات الطاقة للشاشة كاناوادا,HKC24"IPS |
|||
|
قياس الارتفاع البصري على محور Z |
الارتفاع البصري بدون اتصال على محور Z هو القياس. |
|||
|
مسامير القيادة |
X/Y/Z ثلاثي المحور تايوان TBI طحن صامتة الصف المسامير الكرة |
|||
|
دليل الإرسال |
X / Y / Z ثلاثي المحور تايوان HIWIN خطية صامتة توجيه |
|||
|
محرك الخدمة |
X/Y/Z المحور الثلاثي تايوان دلتا محرك خدمة التيار المتردد عالي الأداء |
|||
|
البرمجيات |
برنامج قياس متعدد الوظائف CNC-IN3D |
|||
|
جهاز التحكم |
CNC-420 مراقب حركة الحلقة المغلقة الكاملة |
|||
|
مقياس الرأستر |
مقياس الشريحة المعدنية,القرار 05μم |
|||
|
كاميرا CCD |
كاميرا CCD رقمية ملونة 130W بكسل 1/2 HD |
|||
|
عدسة الملاحة |
V-200 حقل رؤية كبير عدسة الملاحة بزاوية واسعة |
|||
|
العدسات البصرية |
عدسة التكبير التلقائي / مكبرة العدسة 0.7-4.5X,تكبير الصورة 20-200X |
|||
|
أنظمة الإضاءة |
256 مستوى قابلة للبرمجة خمس حلقات وثمانية مناطق مصدر ضوء سطح الحلق + مصدر ضوء بارد LED |
|||
مقدمة لشركة غوانغدونغ غوانغسي تكنولوجيا الأدوات المحدودة
|
|
