| الاسم التجاري: | GC |
| رقم الطراز: | GC-3020C |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiated |
| وقت التسليم: | في المخزون |
| شروط الدفع: | TT |

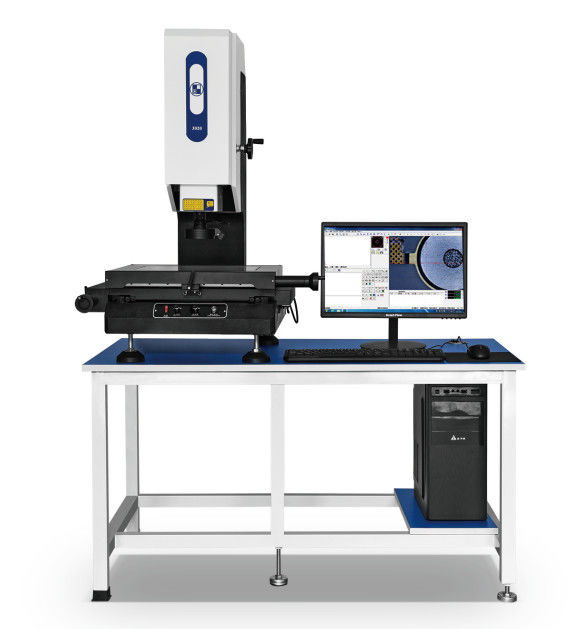

أداة قياس الصورة اليدوية
الخصائص
جميع المحاور الثلاث تعتمد خطوط توجيه ذات شكل V عالية الدقة من ماركة تايوانية ونقل المسمار بدون أسنان دقيق.
اعتمادا على قاعدة الرخام الجرانيتية عالية الجودة وأعمدة، لديها استقرار درجة حرارة جيدة ومقاومة التشوه الفعال.
يعتمد اعتماد طاولة عمل للصب المتكامل من سبيكة الألومنيوم يضمن الدقة مع جعل حركة محور X / Y أخف.
تحليل هيكلي للعناصر المحدودة وتصميم هيكلي محسّن يضمن الدقة العالية والاستقرار العام لنظام التصوير للسرعة الصغيرة.
اعتماداً على جهاز تحكم متكامل، يختلف عن اللوحات التقليدية، فهو يمتلك عمر خدمة أطول وخدمة ما بعد البيع أكثر ضماناً.
مجهزة بقلم تحديد الموقع بالليزر كقاعدة ، فمن المريح العثور بسرعة على موقع القياس ، مما يسهل على المبتدئين في العمل.
المعلمات التقنية
|
النموذج |
3020C |
|
XYZ ضربة القياس |
300*200*150 |
|
مسافة العمل |
90ملم |
|
الأحجام Lx*Ly*Lz |
700*740*920 |
|
الحمولة القصوى |
≤30 كجم |
|
الوزن |
150 كيلوغرام |
|
القوة |
AC220V±10٪، 5A، 50HZ/60HZ |
|
دقة القياس |
X/Y:(3+L/200)م |
|
التكرارية |
≤3μم |
|
القيادة |
محور X / YAxis الغرب المسمار بدون أسنان عالية الدقة |
|
السكك الحديدية |
تيوان LEPINالدرجات العالية من الدقة |
|
جهاز التحكم |
HD- 600 - مراقب الوظائف |
|
التطبيق |
SD-2D/2.5D برنامج قياس متعدد الوظائف |
|
حاكم الشبكة |
(ياهاو) 05μm قاعدة الشباك الزجاجية المغلقة |
|
الـ CCD |
SONY-CCD/700TVL عالية الوضوح اللون 1/3 "الكاميرا + بطاقة الصورة مع تكبير الصورة من 20 X -150X |
|
العدسة |
العدسة الزوم المستمرة HD / تكبير 0.7-4.5X اختياري: عدسة 0.5X اختياري: عدسة هدف 2X |
|
القوة |
مصدر ضوء سطح LED دائري + مصدر ضوء LED بارد متوازي |
|
تحديد موقع الليزر |
مؤشر تحديد المواقع بالليزر |
|
الحاسوب |
مقدمة لشركة غوانغدونغ غوانغسي تكنولوجيا الأدوات المحدودة
|
|
