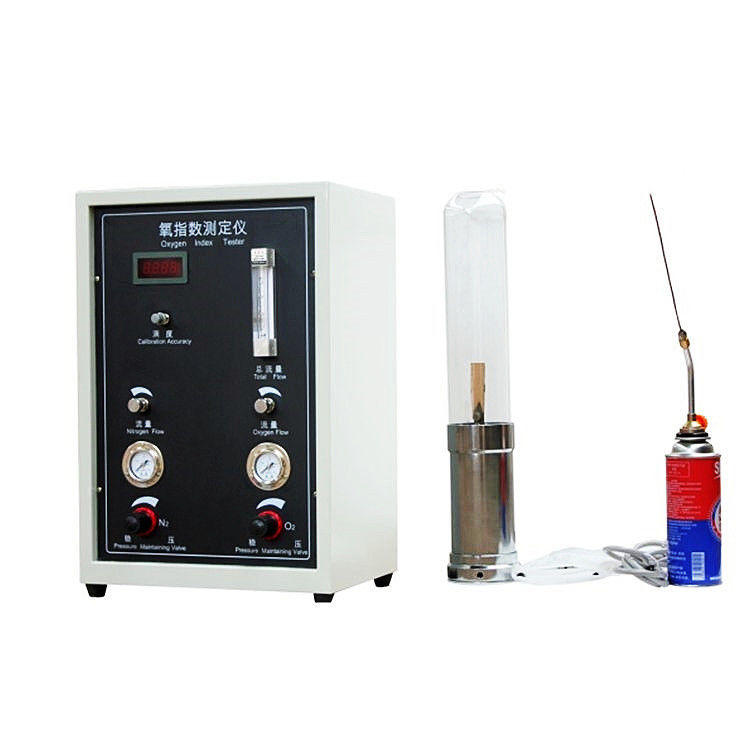

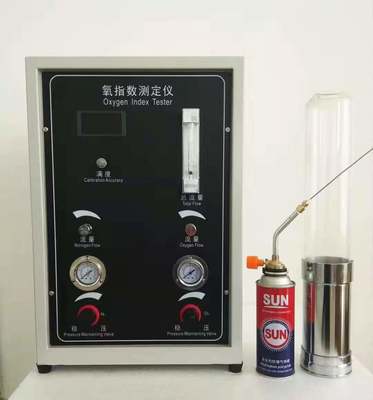

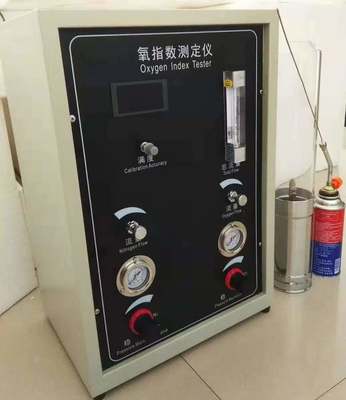

مقياس مؤشر الأكسجين (عرض رقمي)

• نطاق التطبيق:

وهي مناسبة لتحديد أداء الاحتراق للمواد مثل البلاستيك والمطاط والألياف والبلاستيك الرغوة والصفائح والفيلم الرقيق والمنسوجات

• المعلمات التقنية الرئيسية:

1يتم استخدام جهاز استشعار الأكسجين المستورد ، لا يحتاج العرض الرقمي لتركيز الأكسجين إلى الحساب ، والتحديد أعلى وأكثر دقة ، والمدى هو 0-100٪

2الدقة الرقمية: ± 0.1%

3دقة قياس الآلة: 0.4 مستوى

4نطاق ضبط التدفق: 0-10L/min (60-600L/h)

5وقت الاستجابة: <5 ثانية

6أسطوانة زجاجية من الكوارتز: قطر داخلي ≥ 75 ملم، ارتفاع 480 ملم

7معدل تدفق الغاز في أنبوب الاحتراق: 40mm±2mm/s

8دقة مقياس الضغط5، الدقة: 0.01MPa

9مقياس التدفق: 1-15L / min (60-900L / H) قابل للتعديل ، الدقة 2.5

10بيئة الاختبار: درجة حرارة الغرفة: درجة حرارة الغرفة: 40 درجة مئوية، الرطوبة النسبية: ≤ 70٪.

11ضغط الدخول: 0.2-0.3MPa

12ضغط العمل: النيتروجين 0.05-0.15Mpa الأكسجين 0.05-0.15Mpa مدخل غاز مخلوط الأكسجين / النيتروجين: بما في ذلك صمام استقرار الضغط ، صمام تنظيم التدفق ، مرشح الغاز وغرفة الخلط.

13حاملات العينات للبلاستيك الناعم والصلب والمنسوجات وأبواب الحريق الخ

14نظام إشعال البوبان (البوتان) ، طول اللهب 5mm-60mm يمكن ضبطها بحرية

15الغاز: النيتروجين والأكسجين للاستخدام الصناعي، النقاء> 99٪؛ (المستخدمون يعدون أنفسهم).

16متطلبات الطاقة: AC220 (+ 10٪) V، 50HZ

17الطاقة القصوى: 50 واط

18. إشعال: وهي مصنوعة من أنبوب معدني مع فوهة قطرها الداخلي Φ2±1mm في النهاية ، والتي يمكن إدخالها في اسطوانة الاحتراق لإشعال العينة. طول اللهب: 16±4mm ،قابلة للتعديل في الحجم

19- عدادات العينة ذاتية الدعم: يمكن تثبيتها على محور أنبوب الاحتراق ويمكن أن تعقد العينة عموديا

20- عدادات العينة غير ذاتية الدعم: يمكن تثبيت الجانبين الرأسيين للعينة على الإطار في نفس الوقت (أفلام النسيج والمواد الأخرى اختياري قابلة للتطبيق)

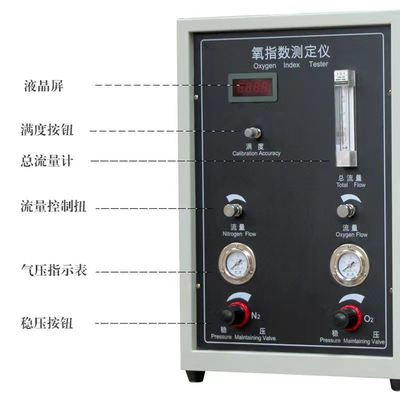

• هيكل الهيكل والجزء:

1صندوق التحكم: يتم معالجته وتشكيله بواسطة أدوات آلة CNC. يتم رش صندوق رش الصفيحة الفولاذية كهربائيًا. يتم التحكم في جزء التحكم وجزء الاختبار بشكل منفصل.

2أسطوانة الاحتراق: مقاومة لدرجات الحرارة العالية أنبوب زجاجي كوارتز عالي الجودة (قطر داخلي ¢75mm ، طول 480mm) قطر داخلي منفذ: φ40mm

3. عدادات العينات: عدادات تحمل نفسها ، ويمكن أن تمسك العينة رأسياً ؛ (صندوق العينات غير المساندة ذاتياً اختيارية) ، مجموعتين من مشابك العينة تلبي متطلبات اختبار مختلفة.نموذج نوع القابض، وضع العينة أسهل مع مشابك الأسلوب

4قطر ثقب الأنابيب في نهاية العصا الطويلة هو 2 ± 1mm، وطول اللهب من العصا (5-50) ملم يمكن ضبطها تعسفا

• معيار التصميم: GB/T 2406.2-2009

تتوافق مع المعايير: ASTM D 2863، ISO 4589-2، NES 714 GB/T 5454 GB/T 10707-2008 GB/T 8924-2005 GB/T 16581-1996 NB/SH/T 0815-2010 TB/T 2919-1998 IEC 61144-1992 ISO 15705-2002 ISO 4589-2-1996

• قائمة التعبئة:

• المضيف 1
• أنابيب الاحتراق 1 مجموعة
• 1 إشعال
• 1 سلك طاقة
• 1 أنبوب زجاجي
• أنبوب نايلون ف4 1.2 متر (ربط عمود الاحتراق والضيف)
• العديد من حلقات الختم
• حامل عينة حادة 1 مجموعة
• 1 قطعة من الشبكة المعدنية (وضعت في عمود الاحتراق)
• لوحة منفذ الهواء من الفولاذ المقاوم للصدأ 1
• 2 أنابيب مطاطية
• 1 M10 × 1 المسمار المشترك الداخلي (متصل بعمود الاحتراق)
• قطعة واحدة من المكسرات المشتركة M10 × 1 (متصلة بالجهاز المضيف)
• 1 دليل
• مجموعة واحدة من حاملات العينات غير ذاتية الدعم (اختياري)

نصائح: يجب على اختبار مؤشر الأكسجين استخدام زجاجة لا تقل عن 98٪ من الأكسجين والنيتروجين الصناعي كمصدر للغاز.لا يمكن توفيرها كمكونات إضافية لجهاز اختبار مؤشر الأكسجين. يمكن توفيرها فقط محلياً. شراء محطة وقود. (لضمان نقاء الغاز، يرجى شراؤه من محطة وقود عادية محلية)
