| الاسم التجاري: | GC |
| رقم الطراز: | GC-461E |
| الـ MOQ: | 1 |
| وقت التسليم: | 14 يوما |
| شروط الدفع: | T / T ، موني جرام |

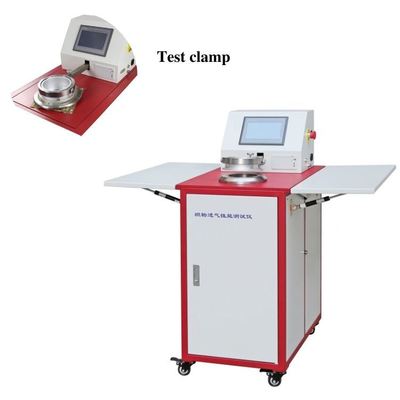

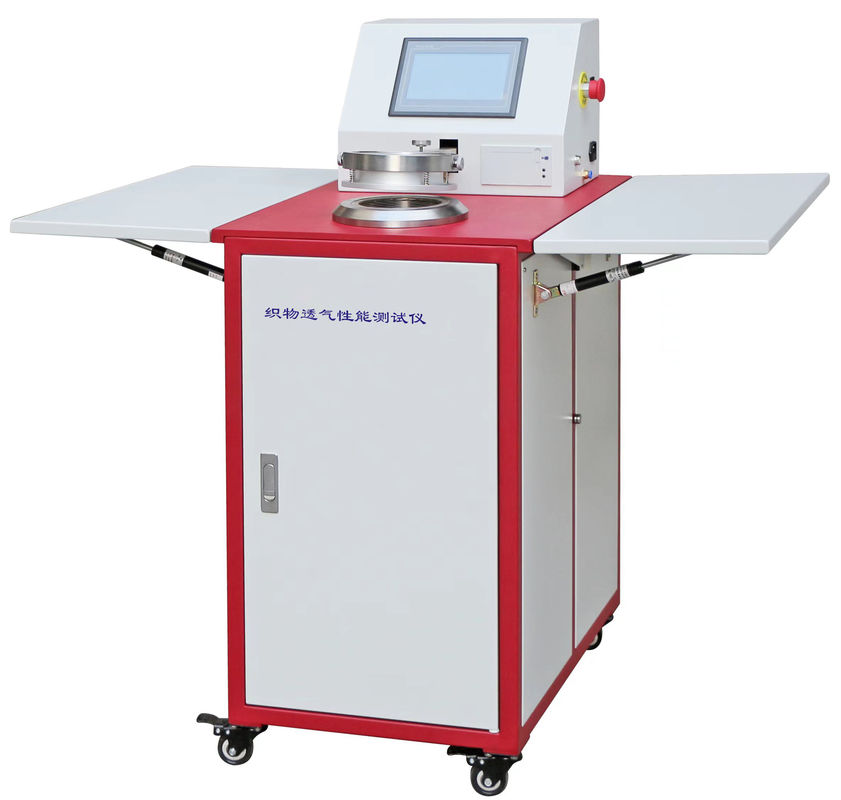

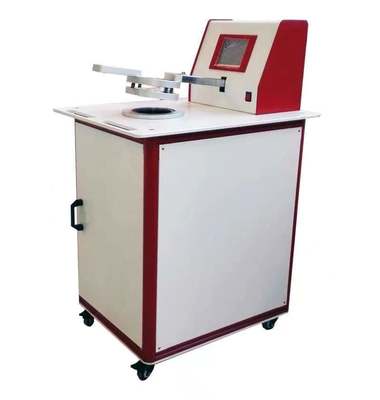

اختبار نفوذ الهواء للأنسجة
الطراز: GC-461E
1مقدمة

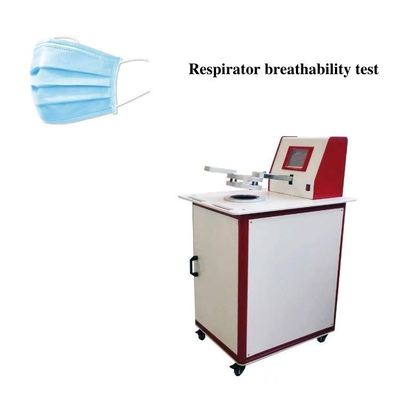

يستخدم الجهاز لاختبار نفوذ الهواء للأقمشة الصناعية الخاصة والأقمشة العامة والسلع الخزيلة والأقمشة غير المنسوجة والورق المرشح الصناعي وما إلى ذلك.أداء الأداة يتوافق مع GB/T545397 تحديد نفوذ النسيج ومتطلبات أخرى من المعايير الوطنية لأدوات الاختبارمع العرض الرقمية، وإعداد معايير الاختبار الرقمية ومستشعر دقيق للغاية اعتمدت بدلا من عمود المياه التقليدية
طريقة اختبار فرق الضغط ، ومع جهاز كمبيوتر صغير لحساب بيانات الاختبار بدلاً من التحويل اليدوي ، فإن الجهاز سهل التشغيل وله دقة وكفاءة عالية.
2المواصفات:
2.1 نطاق اختبار الضغط: 1 ≈ 4000Pa
2.2 قابلية الهواء للتجربة: 29999mm/s
2.3 أخطاء الاختبار: ≤±2%
2.4 سمك النسيج الذي يمكن اختباره: ≤8mm
2.5 تعديل السحب المحفز: تعديل ديناميكي وفقًا لتعليقات البيانات
2.6 حلقة القيمة النهائية لمنطقة العينة: 4 قطع من 5cm2؛ 20cm2؛ 50cm2؛ 100cm2؛
2.7 حلقة قطر محدد لمنطقة العينة: Ф50mm(≈19.6cm2) Ф70mm(38.5cm2)
2.8 فوهة: 10 قطع
2.9 الطاقة:1500 واط
2.10 الوزن: 65 كجم
2.11 الأبعاد الخارجية: 600 × 700 × 1100mm ((L × W × H)
3البناء
من الخارج، يتكون الجهاز من إطار دعم، جهاز ربط العينة، مقياس حجم تدفق، لوحة العرض وما إلى ذلك ومن الداخل من جهاز استشعار الضغط، معالج بيانات وحدة المعالجة المركزية، آلة السحب المحفزة،جهاز تعديل التغذية الراجعة الخ.
3.1الإطار الداعم ، المصنوع عن طريق الشكل المباشر من صفيحة الصلب ومرش بالبلاستيك ، صلب وخفيف الوزن وجذاب وكذلك مقاوم للتآكل وقابل للتنظيف.
3.2The operation of the specimen fastening device is effected by a pressing handle under the operating table controlling the up-and-down motion of the specimen pressing head through a crankshaft toothed wheel lever mechanismيتم الضغط على العينة بقوة ضغط كافية من جهاز التثبيت والمفصل العائم بين رأس الضغط وعقب الدعم.
3.3أسطوانة قياس حجم التدفق المصنوعة من أنابيب فولاذية غير ملحومة ، هي متينة وصلبة. مع باب وقفل الباب ، يتم ضمان ضيق الهواء وسهولة استبدال الفوهات.
3.4رقم فوهة (قطر فتحة) شاشة العرض:
استخدام حجم فتحة الفوهة المحدد حاليًا كما هو مبين في هذه الشاشة: وفقًا لحجم فتحة الفوهة المحدد حاليًا ،اضغط على مفتاح [Set] والضوء المؤشر في الزاوية اليسرى العلوية من فوهة رقم. (قطر فتحة) شاشة العرض تشغيل.
فيديو
فيديو
|
|
