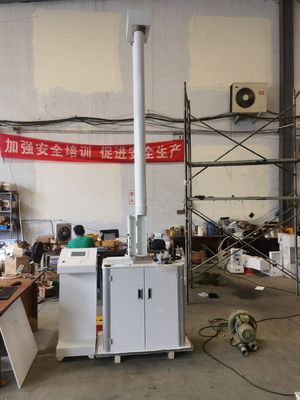

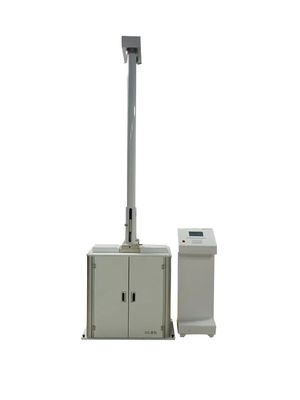

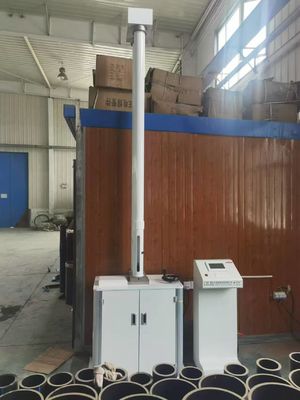

آلة اختبار هبوط التأثير

1المبدأ:

آلة اختبار تأثير السقوط مناسبة لأنابيب مختلفة (أنابيب إمدادات المياه PVC-U، أنابيب مياه الصرف الصحي، أنابيب إمدادات المياه منخفضة الضغط، أنابيب إمدادات المياه منخفضة الضغط، أنابيب الرغوة الأساسية،الأنابيب المموجة ذات الجدران المزدوجة، أنابيب إمدادات المياه PE ، أنابيب الطاقة MPP) ، والصفائح. وهو مناسب أيضًا لتحديد أداء مقاومة الصدمات الخارجية للصفائح البلاستيكية الصلبة.المنتج يتوافق مع المعيار الصناعي JB/T9389 الشروط التقنية لجهاز اختبار تأثير وزن السقوط والمعايير الوطنية GB/T14152، GB/T14153 ، GB/T6112 ؛ يلبي أيضًا GB/T5836 ، GB/T10002.1، GB/T10002.3، GB/T13664 ، GB/T16800 ، GB/T18477 ، JB/T5125 ، JTT/529-2016 وغيرها من معايير طرق الاختبار.

2.استخدام :

وهي مناسبة لاختبار تأثير عينات المواد غير المعدنية أو المنتجات مثل الأنابيب البلاستيكية والزجاج والسيراميك وما إلى ذلك.هو أداة اختبار تستخدم لتقييم مقاومة الصدمة للمواد.

3المؤشرات التقنية:

1الطاقة القصوى للصدمة: 300 جيجا

2- كتلة جسم المطرقة: 0.5 كجم 6.3 كجم

3نصف قطر انحناء رأس المطرقة: واحد لكل من d25R50 و d90R50

4ارتفاع الاصطدام: 2000 ملم أو أقل

5خطأ ارتفاع الاصطدام: ± 2 ملم

6مواصفات العينة: Φ16mm Φ800mm

7مصدر الطاقة: 220 فولت، 50 هرتز

8الأبعاد الكلية: 900*800*4100ملم

9وزن الجهاز: 380 كجم

4المعايير ذات الصلة

ZBN72026 "الشروط التقنية لآلة اختبار تأثير مطرقة السقوط"

GB/T14152 "منهج الاختبار لمقاومة الاصطدام الخارجي للأنابيب البلاستيكية الحرارية ، عندما يدور عقرب الساعة"

GB/T14153 "القواعد العامة لأساليب اختبار تأثير مطرقة السقوط للبلاستيك الصلب"

GB6112 "طريقة الاختبار لمقاومة الصدمة للأنابيب والإضافات البلاستيكية الحرارية (طريقة وزن السقوط) "

GB/T10002.1 "أنابيب الكلوريد البوليفينيل الصلبة (PVC-U) لتزويد المياه"

GB/T10002.3 "الصرف الصحي تحت الأرض ومياه الصرف الصحي تستخدم أنابيب الكلوريد البوليفينيل الصلب (PVC-U) "

GB/T13664 "أنابيب صلبة من البوليفينيل كلوريد (PVC-U) ذات الجدران الرقيقة لري المياه بضغط منخفض"

GB11548 "طريقة الاختبار لمقاومة الصدمات للصفائح البلاستيكية الصلبة (طريقة المطرقة) "

JB/T5125 "أنابيب الكلوريد البوليفينيل الصلبة الزراعية"

JTT/529-2016 النفخات البلاستيكية لجسور الخرسانة

GB/T8814 "ملفات تعريف الكلوريد البوليفينيل الصلبة (PVC) للأبواب وإطارات النوافذ"

GB/T5836.1 "أنابيب الكلوريد البوليفينيل الصلبة لصرف المباني"

GB/T 19472.1-2004 "نظام الأنابيب الجدارية البولي إيثيلين (PE) المدفونة الجزء 1: الأنابيب الموجة المزدوجة الجدار البولي إيثيلين "

5تكوين الأجهزة وتكوين النظام:

1تحكم قابل للبرمجة من تايوان دلتا

2، مجموعة الشاشة اللمسية تايوان دلتا (سبعة بوصات).

3، مجموعة من الكورية Onetokos مصدر الضوء الكهربائي من خلال شعاع.

4مجموعة من مُصممين الكهرباء الضوئية

5، مجموعة من نظام الدفع والتباطؤ.

6، مجموعة من نظام القيادة السلسلة.

7مجموعة من دعم عينات سبيكة الألومنيوم

8جسم المطرقة، رأس المطرقة ومقعد المطرقة مجهزة كمعدات قياسية.

9مجموعة من أجهزة رفع العينات

10مجموعة من أنظمة الاصطدام المضادة للضربة الثانوية

11مجموعة من أنظمة الامتصاص الكهرومغناطيسي

6.مبدأ الاختبار:

قم بتثبيت الأنابيب أو الملفات التي سيتم اختبارها على مقعد العمل، وقم بتعديل ارتفاع العينة بحيث يكون السطح العلوي للعينة في الحافة السفلية لنظام التباين الضوئي؛اختيار رأس المطرقة والوزن وفقا لمتطلبات المعيار الوطني، وتجميع مطرقة الصدمة؛ ضبط الكهرومغناطيسية ارتفاع نظام الامتصاص، شنق المطرقة؛ اختبار نقطة؛ إسقاط مطرقة الصدمة من مكان مرتفع،لاحظ انشقاق الأنابيب أو الملفات، واحد أو أقل يشير إلى أن مقاومة الصدمة من الأنابيب أو الملفات هي جيدة، وأكثر من واحد يشير إلى أن مقاومة الصدمة أداء الصدمة ليست جيدة.

7الخطوات التجريبية:

أ.عينة التثبيت:

1.1 شغل الطاقة وافتح باب حماية العينة.

1.2 تثبيت عينة الاصطدام وتعديل ارتفاع العينة بحيث تكون الحافة العليا للعينة بالقرب من سطح الاتصال بالنظام الضوئي الكهربائي.

ب.اختر مطرقة الأثر:

1 اختر نموذج رأس المطرقة وفقاً للمتطلبات القياسية.

2 قم بتجميع مطرقة الصدمة وفقًا للمتطلبات القياسية.

(ج)الاختبارات:

3.1 ضبط ارتفاع نظام الامتصاص الكهرومغناطيسي، فتح نافذة المراقبة، وضع مطرقة الاصطدام المشتركة في وامتصاصه إلى المغناطيس الكهرومغناطيسي.

3.2 ضبط ارتفاع الاصطدام

3.3 الرفع إلى الارتفاع المحدد

3مفتاح الاختبار بـ 4 نقاط

3.5 يتم إعطاء نتائج الاختبار وفقاً لتلف العينات.
